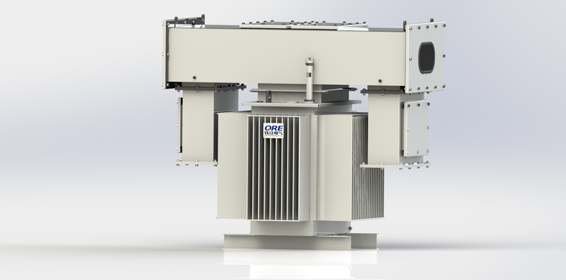

油浸式石化專用變壓器，高壓電壓等級為10kV及以下，低壓電壓400V，容量2500kVA及以下，一般安裝于配電室中或地面平臺上，作為照明或動力電源用，三相供電方式，變壓器采用防護結構，封閉式進出線方式，保證了變壓器的安全可靠運行。
1）采用漏磁計算，采取有效措施降低雜散損耗。2）合量選用繞組導線。降低繞組渦流損耗、雜散損耗。3)采用優質硅鋼片，有效降低空載損耗。
1）選用優質鐵心材料、選擇合適的磁通密度與鐵心的自振頻率。2）由德國GEORG公司鐵心自動生產線采用階梯接縫工藝制造，改善接縫處磁通分。3）采用高精度的具有步進剪切、自動堆垛功能的喬格線，減小硅鋼片毛刺。
1)進行油流分布計算，采用合理油流分布結構，降低繞組熱點溫升和平均溫升。2）采用壓板開槽結構，保證油路暢通，降低溫升。
1)采用動態分析方法進行短路機械力解析計算。2）高壓繞組導線采用壓扁工藝自動繞制，增加導線硬度，加強繞組機械強度。
1）油箱采用全密封油箱，使變壓器油與空氣隔離，減緩變壓器油的絕緣老化。2）密封件采用丙烯酸酯成型件，增強變壓器密封可靠性。
高、低壓套管帶電部分均采用防護罩結構密封，密封性能高，保證變壓器在特殊環境條件下安全運行。

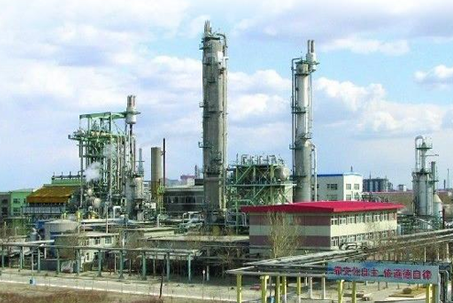

石化石油工程
